Projectos
Pavilhão de Modalidades João Rocha - Lisboa

A SE2P projetou a cobertura metálica que cobrirá o campo de jogos e bancadas adjacentes e que assenta sobre uma estrutura base em betão armado.

Dono de Obra: Sporting Clube de Portugal
Cliente: Metaloviana
Ano:
2016/2017
Área de Construção:
4.250 m2

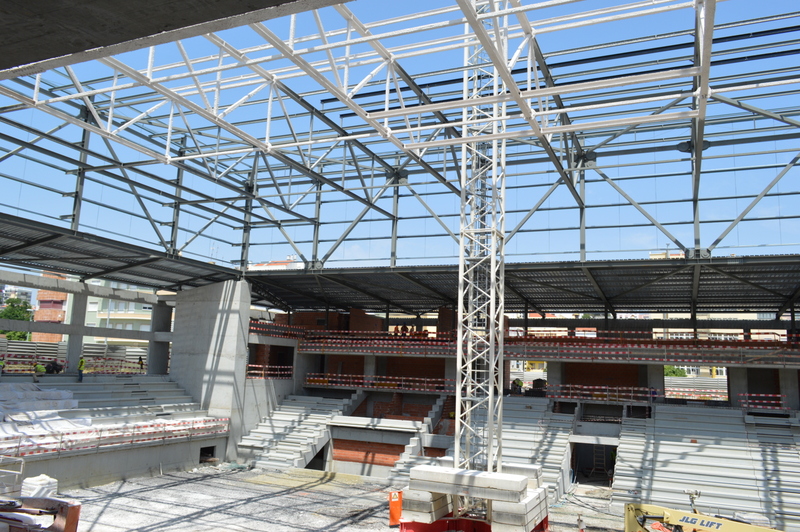

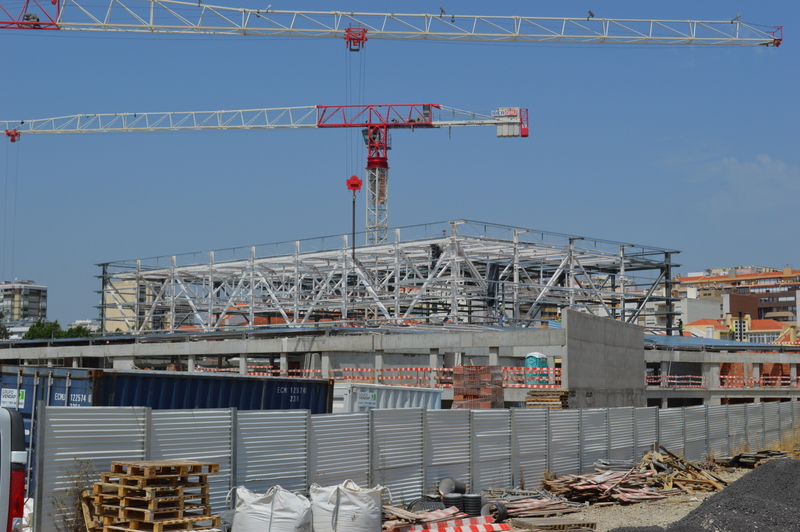

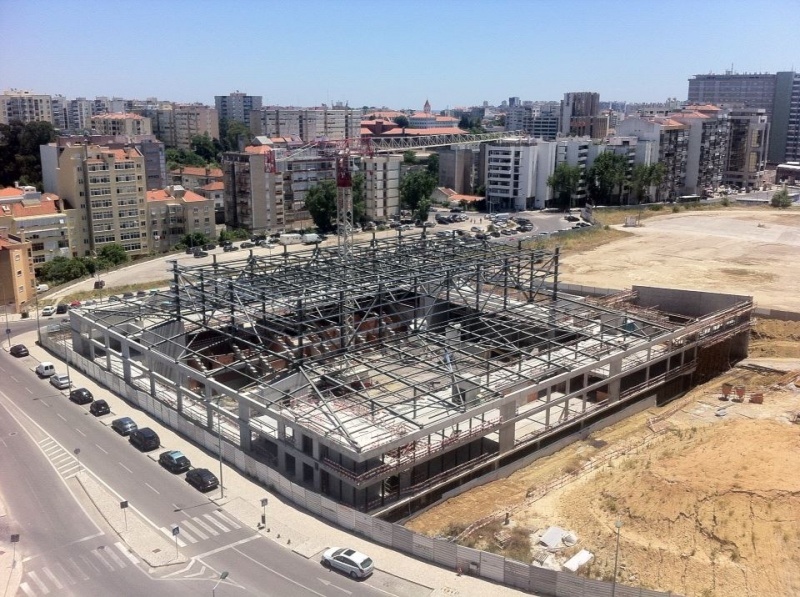

A estrutura metálica de cobertura, tendo como base o projeto de Arquitetura (Mörschel Arquitectos), apresenta dois níveis: um que serve de cobertura às bancadas e outras áreas num nível inferior, e um outro, mais elevado, que cobre a zona de jogo.

A solução estrutural pode dividir-se essencialmente em 4 grupos:

1) Treliças longitudinais e transversais de limite da zona de jogo que vencem vãos de 48.0m e 28.6 metros, respetivamente;

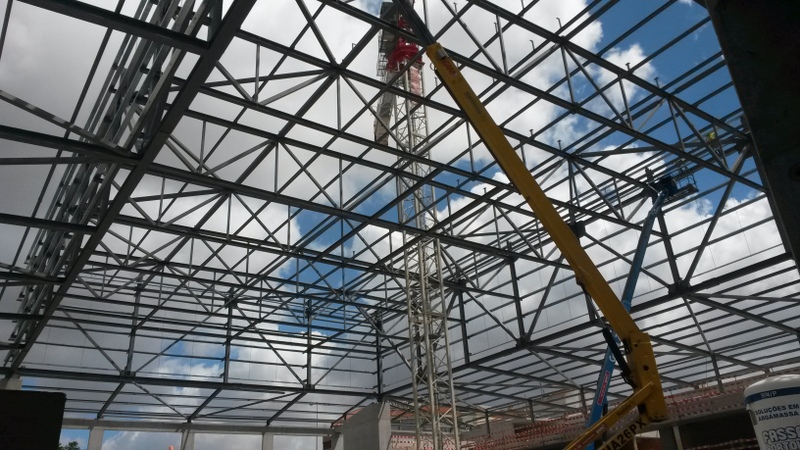

2) Treliças transversais que vencem um vão de cerca de 28.6 metros que servem de apoio à cobertura da zona de jogo;

3) Vigas metálicas em perfis comerciais H que servem de apoio à cobertura das bancadas e das restantes zonas do edifício.

4) Estruturas auxiliares de suporte de revestimentos: em perfis enformados a frio nas fachadas e em perfis laminados a quente tipo IPE nas coberturas.

As treliças periféricas têm uma altura de cerca de 7 metros, estando prevista a existência de uma platibanda. As treliças transversais (que servem de apoio à estrutura secundária da cobertura) têm uma altura de cerca de

3.25m, o que permite o cumprimento de uma altura livre de 12.5m (altura livre mínima para a prática de voleibol) na zona de jogo mesmo com a implantação de um painel de resultados (video cubo).

No caso da estrutura auxiliar de suporte das coberturas, devido ao requisito de resistência ao fogo de R90 para esses elementos, foram aplicados perfis tipo IPE.
